溫補晶振又叫作溫度補償晶體振蕩器,英文是Temperature Compensate X'tal (crystal) Oscillator,簡稱TCXO.它采用電阻網絡對晶體頻率溫度穩定性進行模擬補償, 產品設計高端, 生產工藝簡單, 自動化檢測.本產品具有高可靠性,體積小,重量輕,功耗小,相位噪聲低,開機穩定快等特點.

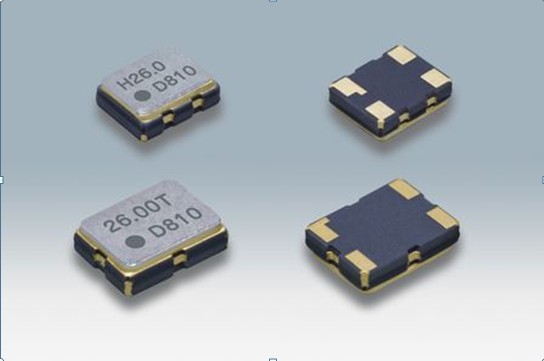

一般常見的封裝尺寸為5032和3225尺寸的貼片式晶振,此類產品負載能力強,精度高,常應用于3G等高端通訊設備或精密儀器儀表方面.

溫補晶振(TCXO晶體振蕩器)產品的特點有一下幾點:

1.外形封裝以最具代表性的DIP14封裝為主

2.正常工作電流可達2mA

3.工作溫度范圍內穩定度可達0.28ppm

4.可在-50℃～+85℃范圍內穩定工作

5.單邊帶噪聲可達-150dBc/Hz @10kHz

6.主要參數符合國家數字網進網要求

適用于各種數字通信設備,頻率計量儀表作為高穩定度的時基信號源使用, 如用于3G,LTE等新一代移動通信網絡設備,數字程控交換機,接入網設備, 各種SDH,PDH等同步傳輸設備,GSM,CDMA等移動交換設備的同步信號.也用于各種頻率計等測試設備作為頻率標準信號.

溫補晶振的研制生產以日本大真空(KDS)公司最為顯著,KDS公司所生產的DSB221SCL,為目前全球溫補振蕩器(TCXO)中體積最小的,而且具有高穩定度,高性能的特點,這款料通常應用到衛星,雷達,通訊系統等高端設備中.

然而KDS公司并不滿足于現狀,又在溫補晶振的基礎上研發的壓控溫補振蕩器(英文Voltage controlled temperature Compensated X'tal (crystal) Oscillator,簡稱VC-TCXO),在擁有對晶體溫度穩定性進行模擬補償的前提下同時具有輸出頻率和輸入控制電壓的特性.壓控溫補振蕩器(VC-TCXO)是集中表現了頻率的高穩定度,調頻范圍寬,線性度優,相位噪聲低等特點.該產品主要用于移動終端設備,基站,衛星通信,航空,電信等.
至今溫補晶體振蕩器仍然在往小型化發展,相信溫補晶振將會實現更大的奇跡.
