O 25,0-JT33-B-K-3,3-LF 3225 25M TCXO 削峰正弦波Jauch晶體振蕩器
JAUCH TCXO：工作原理和原因
一個TCXO是一種溫補晶振補償晶體振蕩器,可在在不同溫度環境中的穩定性特別高required,即當振蕩器的頻率偏差必須最小時在其整個工作溫度范圍內.
使用法國JAUCH晶振AT石英晶體板的振蕩器,即所謂的“空白”,是創建穩定和精確參考頻率的最經濟的解決方案.但是,它們的頻率精度會因環境溫度而異.在25°C的溫度下,精度最高.環境溫度越遠離25°C,頻率偏差將根據特定特性而變化.
溫度和頻率偏差之間的關系可以進口晶振使用3次多項式函數進行近似計算.一個5th度函數也可用于更精確的曲線擬合.

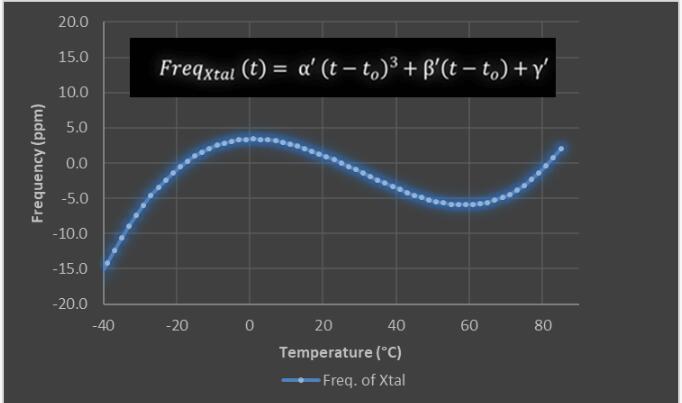

圖1：AT切割石英坯料在許多XO中使用的頻率/溫度曲線
無人機有源晶振,手機導航GPS溫補晶振

在極端溫度條件下,鑒于在極端溫度范圍內,較高的多項式系數更為明顯,因此普通石英晶體振蕩器（XO）會出現最大+/-100ppm的頻率偏差.如上圖1所示,普通XO的頻率穩定性完全足以滿足許多應用.然而,還有許多其他應用,例如無線或GPS應用,它們的要求要高得多,而TCXO只能滿足這些要求.
TCXO的設計和功能
TCXO在-40°C至85°C的貼片晶振整個工作溫度范圍內限制頻率偏差,從而實現高達0.5ppm±頻率穩定性.
無人機有源晶振,手機導航GPS溫補晶振

晶振編碼料號	制造商	晶振參數描述	頻率穩定性	工作溫度	腳位	尺寸
O 30,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 30.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 26,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 26.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 25,0-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 25.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
O 10,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 25,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 25.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 50,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 50.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 10,0-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
O 12,80-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 12.8000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
O 30,0-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 30.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
O 39,0-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 39.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
O 32,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 32.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 39,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 39.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 40,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 40.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 40,0-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 40.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
O 20,0-JT22S-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
O 32,0-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 32.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
O 50,0-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 50.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
