關于濾波器有用的一些小建議快收藏吧
在表面活性劑過濾器中找到了適應任何頻率精度的SAW濾波器,其中聲表面濾波器所包含的相對寬帶被適當的插入損耗水平,矩形系數,頻率響應的不均勻性和一組因子元素等,這是原型過濾器所需的新中心頻率,無線電接收機選擇性是通過濾波器來自外部信號源無線電臺的信號的相對強度來估計的,在該信號處可能對所選擇的弱信號的接收具有明顯的干擾影響,對濾波器本文有一些建議可供大家參考.
濾波器的電氣參數:通帶中濾波器輸入端的最大允許信號功率不超過100mW,在屏障帶中,濾波器不會耗散功率,因此功率不受調節,在障礙帶中,輸入信號幅度限制為5V.聲表面濾波器輸入(輸出)的直流電壓不應超過10V.如果有產品規格,請遵循其中指定的電氣參數.
手動焊接人員的一般建議:如需鍍錫的情況,請使用焊料POS-61 OST 4GO.033.200,對于鍍錫和焊接,使用FCTS或FCS OST 4GO.033.200的助焊劑,刺的溫度不應高于300度;用接觸墊接觸刺痛不超過5秒,在焊盤之間斷開至少10秒鐘,存在產品規格時,請遵循其中包含的操作和安裝說明.

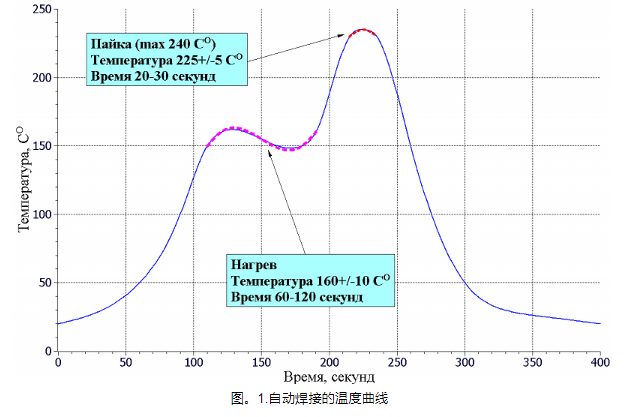

自動焊接的一般建議請看下圖:

關于晶振產品儲存的建議:允許存儲產品:在開放區域以外的所有存儲地點的供應商包裝中,作為物體的一部分或在所有存儲位置的一組備件中內置于設備中,儲存條件必須符合以下要求:

存儲位置	氣溫，℃		相對空氣濕度，％
存儲位置	價值較低	上限值	相對空氣濕度，％
加熱或空調存儲	五	40	80℃，25℃及以下，無水分凝結
未加熱的保險庫	-55	40	98℃，25°C及以下，無水分凝結
在樹冠下	-60	50	98℃，25°C及以下，無水分凝結

關于支付安裝的建議:下圖說明了確保印刷電路板上有足夠隔離并確保良好抑制和低帶寬不規則性所需的一些建議步驟.1.接地必須存在于電路板的兩側,2.貫穿過渡金屬化孔應該分布,大致如圖2所示,注意,兩排垂直的孔彼此間隔開以增加連接.3.為了將有源晶振入口端口與出口端口隔離,必須提供金屬化槽以最小化通過印刷電路板的介電層的泄漏.4.希望表面活性劑過濾器殼體與地面直接接觸,如果可能的話,還希望將主體的基部焊接到地面(不適用于鈮酸鹽和鉭酸鋰上的過濾器).

5.如果有外部匹配元素,可以使用幾種重要的方法來最小化串擾:將輸入和輸出匹配元素垂直于端口放置,這對電感器尤其重要,將SAW濾波器輸入和輸出匹配元素放在最大合理距離處,如果可能,在印刷電路板的相對兩側安裝輸入和輸出匹配元件,如有必要,可以使用來自不同制造商的匹配電路的屏蔽元件來減少交叉耦合,為了最大化抑制,可以在輸入和輸出匹配元件之間放置金屬屏或隔板.
6.在設備中安裝過濾器時,建議不要將它們放置在元件,節點,設備旁邊,其表面溫度超過50 oC,以避免局部過熱,在安裝過濾器時,不允許使用過濾器的結論來固定安裝細節,根據OST 92-9388-80生產過濾器殼體的加工和模制,安裝過濾器后,可以使用密封劑涂覆它們(與設備板一起).
無線電接收機能夠區分有用的無線電信號,與不同來源的無關干擾無線電接收電磁振蕩并區分濾波器,無線電參數,定量表征這種能力,使用僅特有的各種特性來執行無線電信號的選擇,根據該特性,存在頻率,幅度,相位,時間和其他類型的選擇性,頻率選擇性是最常見的,因為無線電信號的人工源是在分配的無線電通信規則,所要求的無線電波部分的某些不同的工作,射頻通常稱為載波頻率處產生的頻率發射信號.
