- 產品型號：71638519
- 頻率：32.768KHZ
- 尺寸：1.6*1*0.5mm

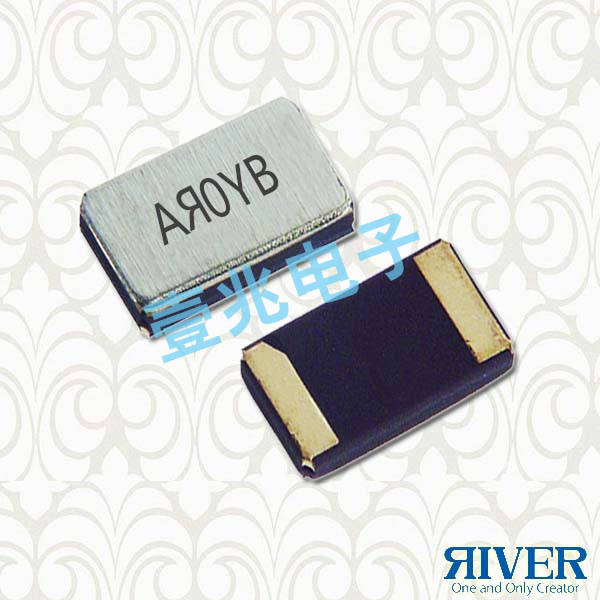

- 產品介紹：32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性
-
大河晶振,石英晶振,TFX-04C晶振,歐美晶振
大河晶振,石英晶振,TFX-04C晶振,歐美晶振,貼片石英晶體諧振器，又簡稱為排帶包裝，這是這產品采用排帶盤式包裝，使產品在焊接時能采用SMT自動貼片機高速的焊接，大大節約人工，提高工作效率。32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控制模塊，主要給時鐘芯片提供一個基準信號，其主要各項功能還得看應用何種產品。本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性。
累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了大河晶振的競爭力，使大河晶振在高頻石英晶振的研發及生產領先于國內其它公司。
.jpg)

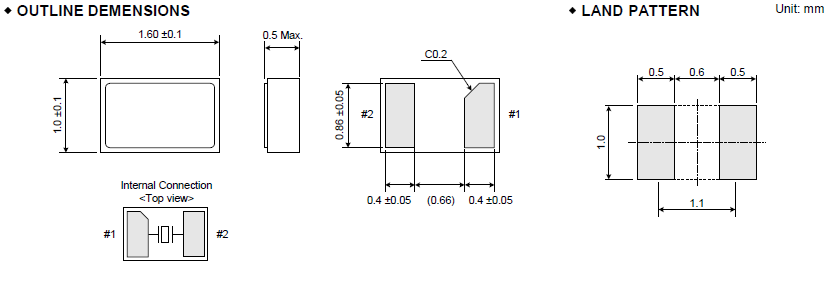

| 大河晶振規格參數 | TFX-04C |
| 頻率范圍 | 32.768KHZ |
| 負載電容 | 5pF,7pF,9pF,12.5pF |
| 周波數許容偏差 | ±10ppm,,±20ppm,±30ppm,±50ppm |
| 工作溫度 | -20℃～+70℃,-40℃～+85℃,-40℃～+105℃ |
| 儲存溫度范圍 |
-40°C～+85°C,-40°C～+105°C,-55°C～+125°C
|
| 激勵功率 | 0.5μW Max |
| 包裝 | 5000pcs/reel |
| 直列抵抗 | 24.000～80.000MHz:100 Max |
.jpg)
境保護方針.jpg)
大河石英晶振符合 ISO 9001和ISO 14001認證,大河嚴格遵守質量和環保性能的需求.隨著數字網絡在全球范圍內的普及,石英32.768K貼片晶振組件將履行更為關鍵的作用.我們將著手解決發展下一代有價值的部件的挑戰.我們?nèi)匀恢铝τ跒槲覀兊墓蓶|,企業合作伙伴,社區和員工更大的利益相關者的滿意度.通過企業管理,值得普遍尊重,我們努力實現可持續經營,豐富社會。大河晶振,石英晶振,TFX-04C晶振,歐美晶振
大河晶振以“遵紀守法”、“零排放”和“削減廢棄物”為基本方針進行廢棄物管理。為了削減事業活動中排放的碳排放總量，提出了防止地球變暖的方針，為了達成目標，組織起防止地球變暖委員會，包括從產品與生產設備的設計、開發階段到生產工序的削減對策在內，由大河晶振集團整體持續不斷地推進全公司上下有組織的活動。
帶動各項安全環保工作規范化、程序化、科學化管理，加快實現安全環保形勢持續好轉、根本好轉的工作思路。大河石英貼片晶振進一步解放思想，學習先進，總結實踐，針對新形勢、新情況，抓好理念創新，促進安全環保工作更加科學、更加有效。堅持運用，不斷完善，持續改進，更要針對新情況、新問題，不斷學習先進，總結經驗，結合實際，及時改進舊方法，勇于擯棄落后方法。要積極開展安全經驗分享活動，讓每一個單位、每一個人的經驗和教訓變成大家的經驗，成為企業的財富。
大河晶振公司是一家電子設備制造商如石英晶體諧振器、石英晶體振蕩器，普通貼片振蕩器（PXO）、壓控晶體振蕩器（VCXO）.特別是對SMD型貼片晶振（表面貼裝器件型）小型晶體器件,我們一直在優先作為業內領先的公司,積累了原始的訣竅.因此,我們從許多客戶贏得信任,為“小型的河”。RIVER ELETEC是以生產晶體、晶振，石英晶振,有源晶振,壓控振蕩器為主的電子元器件廠家。尤其在SMD型貼片晶振（表貼型）小型水晶元器件方面一直處于行業領先地位，積累了許多獨特的技術，贏得了“小型元器件找RIVER晶振”的信譽。大河晶振,石英晶振,TFX-04C晶振,歐美晶振
自1949開始生產電阻,日本無源石英晶振是我們一直致力于開發有吸引力的設備,并擴大我們的業務作為我們的整個集團,旨在獲得更高的客戶滿意度,如此高的顧客滿意會導致人們對使用電子產品,如手機和數碼相機的電子產品的滿意度.因?yàn)槲覀冎肋@個事實,我們可以繼續為我們的目標努力.由于晶體器件是信息和通信領域中的重要組成部分,在每個員工中都存在著強烈的欲望。
.jpg)
產品設計人員在設計振蕩回路的注意事項：1. 驅動能力：驅動能力說明石英晶體振蕩器所需電功率,其計算公式如下：驅動能力 (P) = i2?Re：其中i表示經過晶體單元的電流,：Re表示石英晶振的有效電阻,而且 Re=R1（1+Co/CL）2。 振蕩補償：除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩。為避免該情況發生,請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3. 負載電容：如果振蕩電路中晶振的負載電容不同,可能導致振蕩頻率與設計頻率之間產生偏差,電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。 (4)DIP 產品：已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。（5）SOJ 產品和SOP 產品：請勿施加過大壓力,以免石英晶振引腳變形。已變形的石英無源晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。
